Profil istehsal xətti Profil istehsal xətti SJSZ-65/132 seriyalı konik əkiz vida ekstruderlərindən, paslanmayan polad vakuum formalaşdıran platformalar, tarama traktorları, avtomatik kəsmə inteqrasiya edilmiş maşınlar və boşaltma rafları istifadə edir. Formalaşdırıcı platforma, yüksək təzyiqli vakuum nasosu və dörd ölçülü tənzimlənən bir su nasosu ilə təchiz edilmişdir. Traktor pnevmatik olaraq sıxılmışdır. Avtomatik sabit uzunluğu kəsmə maşını sabit bir uzunluğa kəsmək üçün bir səyahət açarı istifadə edir. Yığma çarxı paslanmayan poladdan hazırlanmış və pıçıltılı poladdan hazırlanmış 6 metrdir.

Sorğu göndərin

Məhsul təsviri

Profil istehsal xətti

Profil istehsal xətti SJSZ-65/132 seriyalı konik əkiz vida ekstruderlərindən, paslanmayan polad vakuum formalaşdıran platformalar, tarama traktorları, avtomatik kəsmə inteqrasiya edilmiş maşınlar və boşaltma rafları istifadə edir. Formalaşdırıcı platforma, yüksək təzyiqli vakuum nasosu və dörd ölçülü tənzimlənən bir su nasosu ilə təchiz edilmişdir. Traktor pnevmatik olaraq sıxılmışdır. Avtomatik sabit uzunluğu kəsmə maşını sabit bir uzunluğa kəsmək üçün bir səyahət açarı istifadə edir. Yığma çarxı paslanmayan poladdan hazırlanmış və pıçıltılı poladdan hazırlanmış 6 metrdir.

xasiyyət

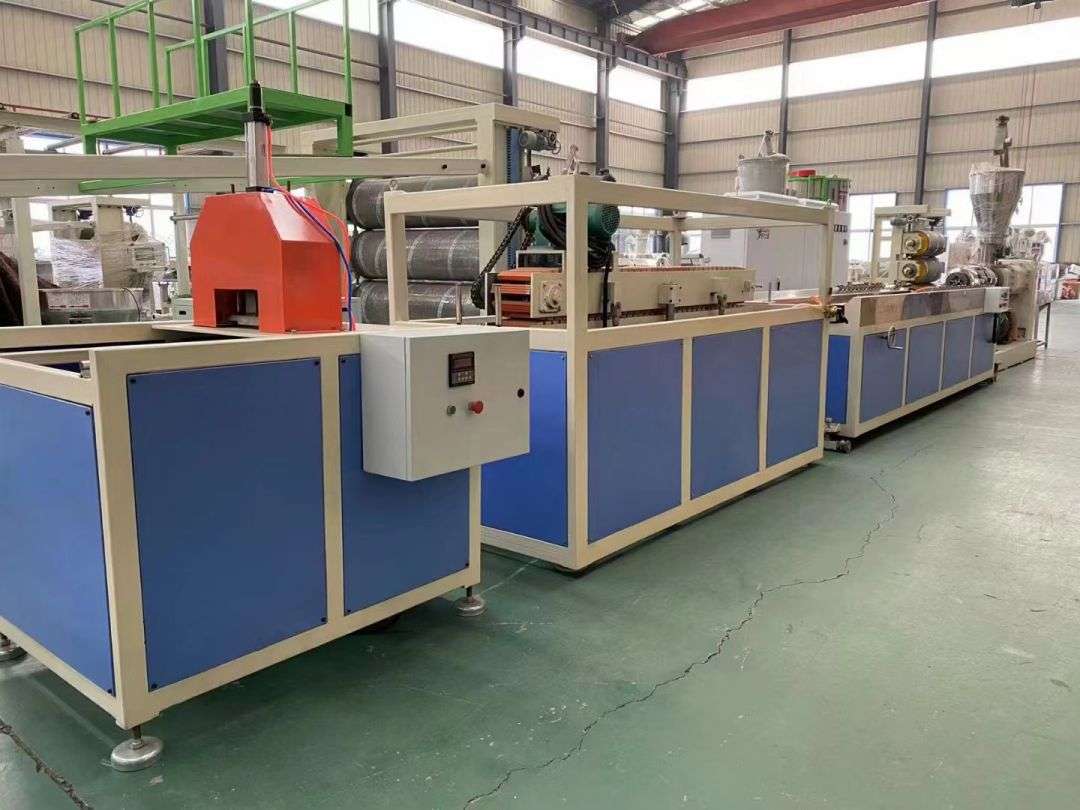

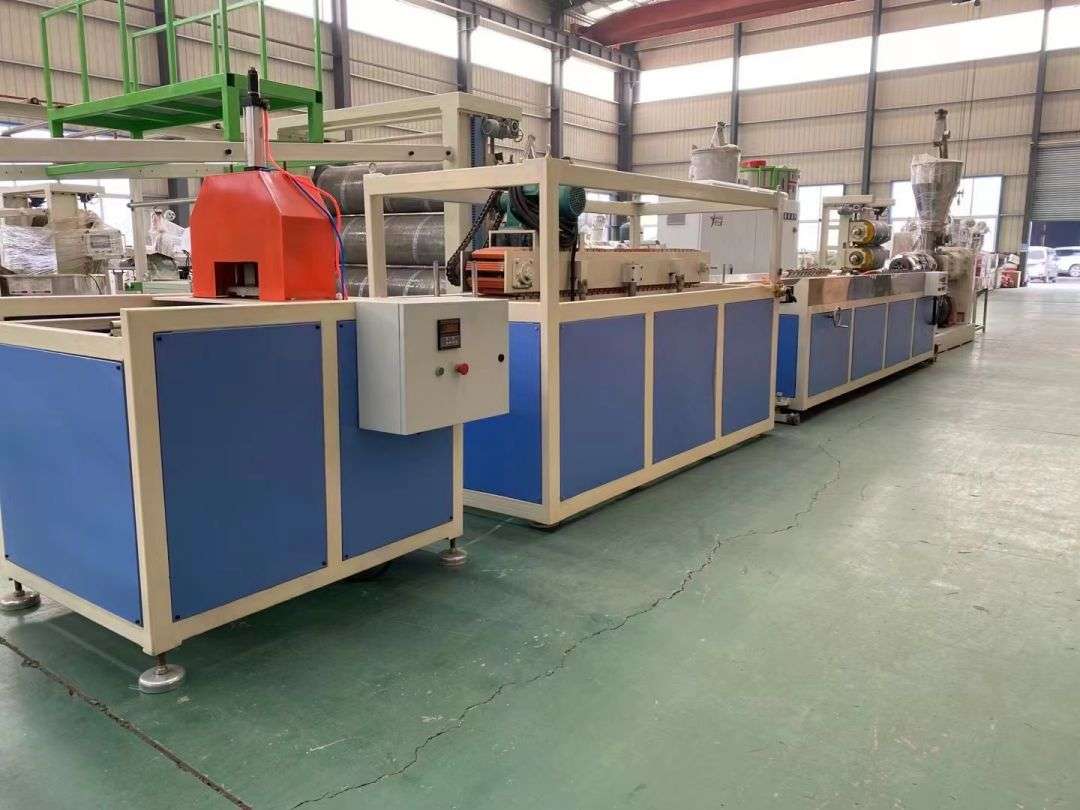

Məhsul ekranı

layihə	texniki parametr

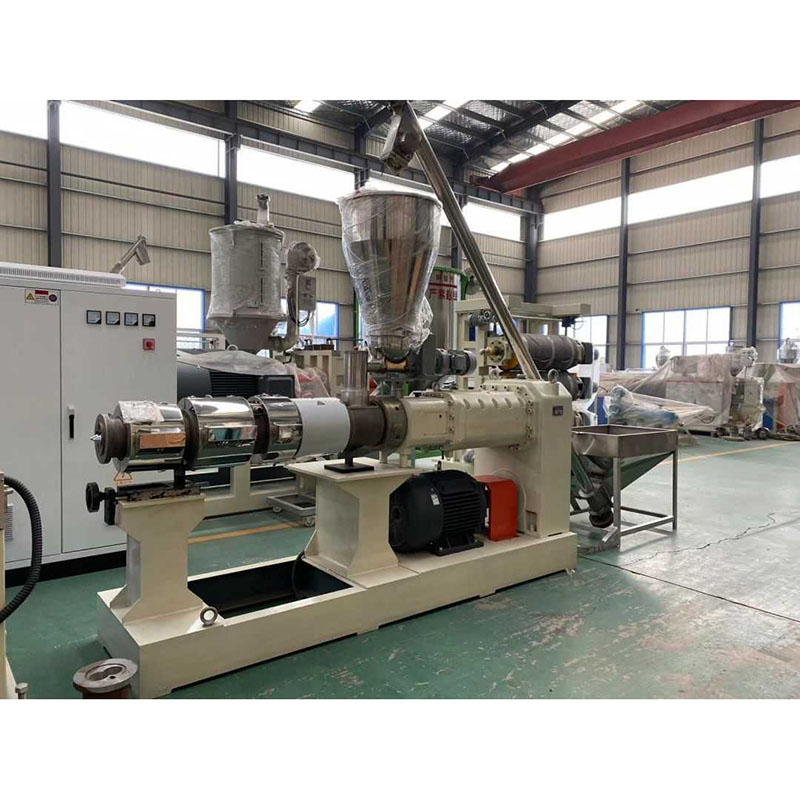

əsas mühərrik
Elektrik nəzarət şkafı	* Hava açarı: chint * İstifadə olunan polad qalınlığı 1,5 mm-dən az deyil və bütün elektrik komponentləri tanınmış markalardır
İstehsal həcmi (kq / h)	100-200 (işlənmiş materialların və əməliyyat şərtlərinin müxtəlif ekstruziya həcmi ilə dəyişir)
Ölçü (mm)	3670 x 1500 x 2350 mm
Çəki (kq)	3000 kq
Avtomatik ölçmə və qidalanma hopperi	Material: paslanmayan polad
Güc ötürmə xətti	Üç fazalı dörd telli sistem
Temperatur nəzarətçisi, təcili dayanma və qorunma funksiyaları ilə	Ağıllı temperatur nəzarət masası Həddindən artıq qorunma siqnalizasiya funksiyası Yüksək gərginlikli həddindən artıq yükləmə qorunması sistemi.
xüsusiyyət	Yüksək kəsmə, yaxşı plastikləşdirici effekt, yüksək çıxış (100-160 kq / h) Profil Ekstruziya, istehsal xəttinin çıxış tələblərinə cavab vermək üçün müvafiq ölçülü ekstruziya sürəti. Yüksək səviyyəli istehsal materialları və davamlı hissələri möhkəm xüsusiyyətlərə malikdir.
Əməliyyat paneli məlumatları necə göstərilir	rəqəmsal ekran
Vida: Yüksək keyfiyyətli lehimli 38crmoaia nitride qatının qalınlığı 0.7mm, səthi sərtliyi HV940, ra0.4um Çinin tanınmış markası
Diametri (mm)	65 / 132mm
Aktiv uzunluq (mm)	2140 mm
kəmiyyət	Maddə 2
forma	tappera
Sürət sürəti (r / dəq)	1 ~ 34 (dioutward)
Drum yüksək keyfiyyətli lehimli 38crmoaia nitride təbəqəsi qalınlığı 0.7mm, səthi sərtlik hv940, ra0.4um
Maşın silindr növü	monolit qurğular
İstilik metodu	Alüminium istilik üzüyü tökmək
İstilik sahələrinin sayı	Ərazi 4
İstilik güc (kw)	30kw (11/4/6/8)
Temperatur aralığı (℃)	50 ~ 350 ℃
Soyutma sahələrinin sayı	3 rayon
Birləşdirilmiş axın nüvəsi	45 #, xrom örtüklü daxili səth
soyuducu keçidi	3x250W fanatı soyudulur
soyutma mühiti	hava
Keyfiyyət təminatı	Xidmət həyatı 10.000 saatdan çoxdur
Maşın barabanının işləmə üsulu	Cüt lehimli sərtlik HRC 55-62
2. Sürücü sistemi və yavaşlama sistemi
Əsas sürücü motor gücü	37kw, şandong məşhur marka motoru
Əsas motorun iş üsulu	Üç fazalı asinxron motor, birbaşa sürət qutusuna, dəyişən tezlik dönüşümü qubernatoru olan motor
Əsas sürücü əsas mühərrikin sürəti	30 ~ 1400r / dəq
Dişli qutunun markası	Üfüqi yüksək torsion dişli qutusu, sərt diş meylli dişli
dişli çarx	Azot infiltrasiya müalicəsi, dişli material 20crotidir
İş bilet qutusu	İki paylama qutusunun azaldılması vafları taikal dişli tərəfindən idarə olunur
Əsas motorun sürət tənzimlənməsi rejimi	AC sürət tənzimlənməsi
3. Vakuum nasos sistemi
tip	Su üzüyü vakuum nasosu
motorlu güc	3kw
Motor iş rejimi	üçphase asinxron motor
vakuum	0 ~ -0.8pa
vakuum nasosu	Egzoz nisbəti: 60 m³ / h

1. 240 vakuum qəbulu masası

Ölçü (mm)	400012001475mm (bələdçi dəmir ölçüsü də daxil olmaqla)
Su nömrəli material	paslanmayan polad
Hava burunları və su burunlarının sayı	Təxminən 60
Motoru əvvəl və sonra köçürün	0.75kw (1 dəst)
su nasosu	3kw
Vakuum nasos növü	Su üzüyü vakuum nasosu
Vakuum nasos gücü	İki, 4 kVt
Tozsoran (MPa)	0 ~ -0.8pa
Su buxarının mövqeyi və əlaqə rejimi	Yer: Parametrlərin hər iki tərəfi: Sabit tipli
Mərkəz hündürlüyünün tənzimləmə rejimi	Cochlear Worm Manual
Nəzarət kabineti	1, asan əməliyyat. 2, elektrik tənzimlənməsi, əl və aşağı tənzimləmə əvvəl və sonra parametr cədvəlini həyata keçirin. 3, elektrik cihazları çintadan hazırlanmışdır 4, bütün mühərriklərin həddindən artıq yük qorunması var.
Su anbarının həcmi və miqdarı	Təxminən 150L

Ümumi spesifikasiya parametrləri

Avtomatik su təchizatı və drenaj nəzarəti

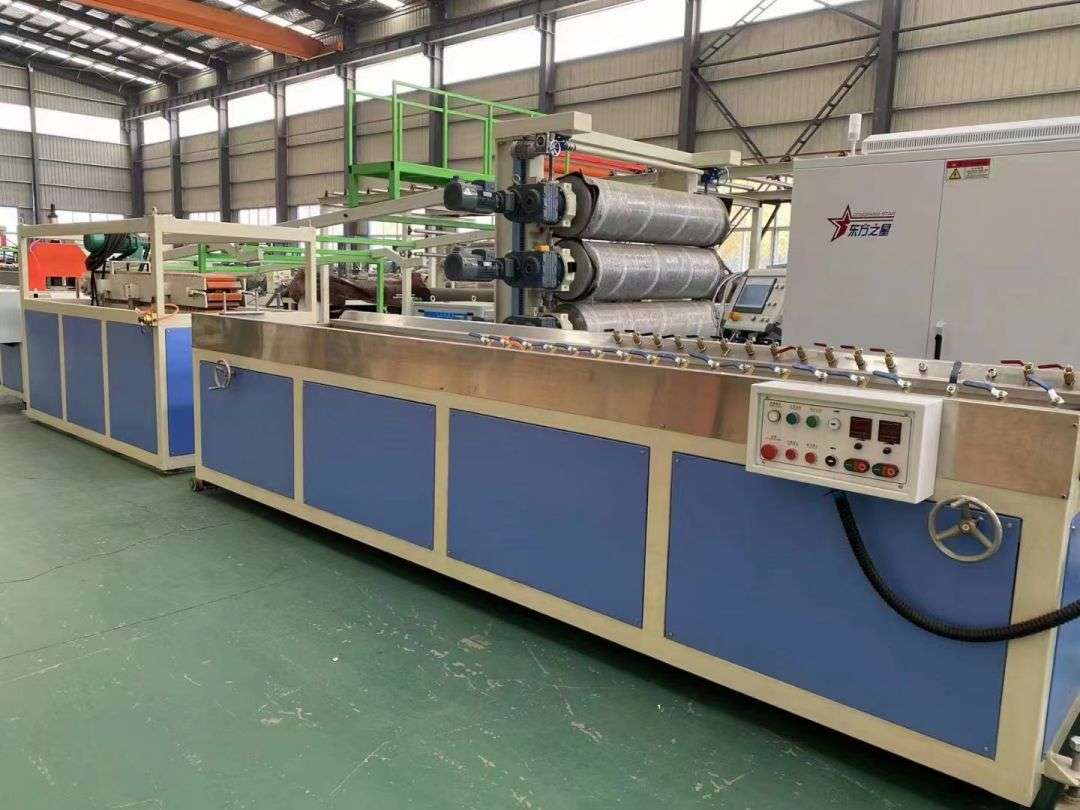

Vakuum cədvəli 1

700 mm mm və irəli hərəkət edin

Sol və sağ incə tənzimləmə ± 30mm

Su diskləri paslanmayan poladdan hazırlanmışdır

Xarici boru və avadanlıqlar asanlıqla quraşdırmaq və əsaslı təmir etmək asandır.

Su təchizatı və drenaj üçün bütün xarici borular 1 "-2" sinklənmiş polad borulardan ibarətdir.

görünüşlü görünüş

2. Crawler traktoru

Uzun, x və geniş (mm)	1800 mm x 1500mm x 1700mm
Dartma sürəti (m / dəq) maksimum çəkmə çubuğu çəkir	0.8-5 m / i 4000 n
Dartma motor gücü (kw)	2.2kw x 1
İz	pnevmatik
Motor bağlantısı rejimi	ulduzlu əlaqə
Mühərriklərin sayı	1
motor sürəti	10 ~ 1450r / dəq
Effektiv uzunluğu izləyin	1500 mm
Motor sürət tənzimlənməsi	AC Motor, inverter sürət tənzimlənməsi
Rezin və izləmə rejimi	Vintlər ilə tez birləşdirin, quraşdırmaq və çıxarmaq asandır
Dartma bloklarının xüsusiyyətləri	Rezin blokları və Q235A polad ilə birləşdirin, yaxşı davamlılıq və aşınma müqaviməti
Rejimin ciqdarı	pnevmatik nəzarət
Traktorun mərkəz hündürlüyü	1000 × 50 mm, tənzimlənən, sinxron dartma sürəti.
Sıxılmış hava təzyiqi	0.5 ~ 0.7mpa
Zəncir yanacaq doldurma metodu	Əl əlavə
Nəzarət kabineti Silindr və pnevmatik hissələri	Elektrik hissələri: chint Silindr Yadke tərəfindən istifadə olunur
Bütün pnevmatik hissələri: Yadker × Traktor nəzarətçisi vakuum idarəetmə lövhəsindədir The Qalan tərəflərindəki qapı və qutular 1.5mm polad boşqabın qalınlığı ilə istehsal olunur. × Traktorun görünüşü gözəldir.

Avtomatik kəsmə inteqrasiya olunmuş maşın

3. Kəsmə maşını: 1,200 mm X 1160 mm X 1600 mm
Təzyiq rejimi Kəsmə dəqiqliyi Hündürlüyü kəsmək Yükü kəsdirmək	pnevmatik dövrə ≤2mm ≤150mm 1.5 kw
Maksimum kəsilmiş eni	260 mm
metr üsulu	fotoelektrik keçid
Hava sıxılma təzyiqi	0.5 ~ 0.7mpa
