PVC EDGE BANDLING TƏMİRLİ

Proses

Qidalanma, ekstruziya, formalaşdırma, dartma, kabartma, dolama, məhsul testi və tətbiqi

Vermək

Maddi xüsusiyyətlərə və məhsul xüsusiyyətlərinə görə 30-80 kq / h ağlabatan dalğalanma

Dəzgah

Narıncı və ya göy mavisində açıq boz və tünd ağ pikqabı

Fabrik tələbi

Vəqflərin, tikinti, torpaq işləri və divar işləri tikintisi;

Təchizatı kranları, forkliftlər və digər qaldırıcı avadanlıqlar; quraşdırma materialları və alətləri;

Space: (m * m * m): 18 m (uzunluq) × 1.5m (eni) × 2.5m (hündürlüyü);

Təchizat gərginliyi

Elektrik təchizatı gərginliyi: 3 faza 380v 50hz

Gərginlik tolerantlığı: 5% / - 5%;

Tezlik: 50hz ± 2%

Ümumi güc: 40 kVt (istehsal xətti), faktiki istifadə 60%

Tellər / borular / kabellər / sıxılmış hava

Tellər / kabellər: Bu istehsal xəttini və hər maşının kabinetinə nəzarət şkafından bütün kabelləri idarə etmək üçün elektrik təchizatı;

Su təchizatı: saatda 0,5 kubmetr

Sıxılmış hava: 0.4-0.6

qiymət

RMB 87,000.00 (Şirkət Göndərmə Qiyməti)

Ödəniş metodları

30% əmanət, çatdırılmadan əvvəl 70% tam ödəniş.

Çatdırılma

25 iş günü

Paket

Pe sarma filmi və ya çılpaq qablaşdırma

Rəf həyatı

12 ay

Quote etibarlılıq dövrü

30 gün

Avadanlıq kotirovkası vaxtı: 20 23 - 3 - 12

S J65-28 / 1

Pvc qranullar

Çıxış: 30-80 kq / saat (müxtəlif materiallara və əməliyyat şərtlərinə uyğun olaraq ağlabatan dalğalanma)

Məhsul ölçüsü

Müştəri rəsmləri və ya nümunələrə görə hazırlanmışdır

1

Paslanmayan poladdan hazırlanmış spiral qidalandırıcı

1 dəst

0. 30.000 yuan

2

S J65 EDGE BANDING EXTRUSİYA Xətti

1 dəst

84.000 yuan

3

Əməliyyat təlimatları

1 xidmət

4

Elektrik sxematik

1 xidmət

5

Plastik maşın aksesuarları

1 xidmət

Maddə

layihə

Tələb olunan xüsusiyyətlər

İstehsal spesifikasiyası aralığı

PVC EDGE Banding və ya PVC Corner Line və digər profil məhsulları üçün uyğundur

Maksimum istehsal gücü kq / h

3 0- 8 0

Maksimum ekstruziya sürəti m / dəq

0.5-15

İstehsal Xətti Mərkəzi Hündürlüyü (mm)

1000

İstehsal xətti uzunluğu mm

Təxminən 13.000

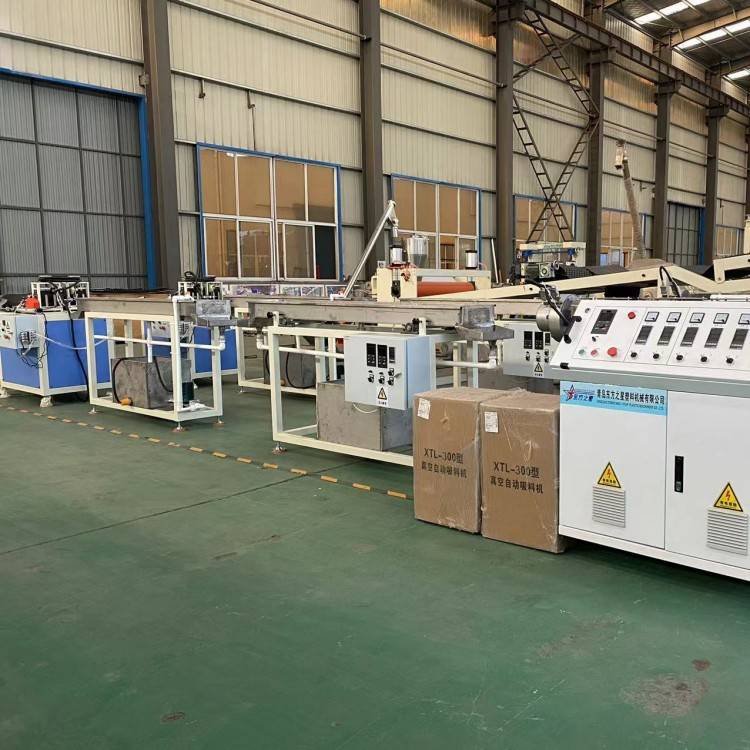

PVC EDGE BANDING İSTEHSALI Xətti. S J65-28 / 1 Extruder

1

Xüsusiyyətlər

S J65-28 / 1

2

Vintli diametrli

65 mm

3

Vida aspekt nisbəti

28: 1

4

Vida quruluşu

Pvc xüsusi vida

5

Barel quruluşu

Barel inteqrasiya olunmuşdur

6

Vida, barel materialı

38crmoala

7

Vida və barel nitriding müalicəsi

Nitriding müalicəsi

8

Vida və barel xidmət həyatı

Təxminən 3 il

9

Əsas sürücü dəyişən tezlik motor gücü

18.5 kw

10

Qutu qutusu

Changzhou Plastik Maşın Xüsusi Azvarı

11

Barel istilik gücü

16 kVt

12

Barel soyutma metodu

Hava soyutma

13

Soyutma fanatı

4 × 0.18 kw = 0.72 kw

14

Yükləmə metodu

Paslanmayan poladdan hazırlanmış spiral qidalandırıcı

15

Əsas sürücü dəyişən tezlik motor sürətinə nəzarət sistemi

18.5 KW tezlikli dönüşüm nəzarətçisi

16

Ev sahibi elektrik cihazları

Chint aşağı gərginlikli elektrik cihazları, rəqəmsal ağıllı temperatur nəzarətçisi, məşhur marka inverter, erqonomik qurulmuş elektrik nəzarət şkafı.

17

Xarici enerji təchizatı ev sahibi

Üç fazalı beş telli sistem

Cəmi quraşdırılmış tutumu 50kw | + 40 kVt

Maddə

layihə

Tələb olunan xüsusiyyətlər

Qəlibləmək

1

Struktur forması

Bina bloku yığma maşını başı

2

Ölmək baş və əsas material

45 # söndürmə və tempering

3

Fərqli spesifikasiyalar və modellərin məhsulları istehsal edin

Fərqli spesifikasiyalar və ölçülər və uyğunlaşdırıcı cihazların ekstruziya ölməsinin dəyişdirilməsi

4

Kalıp istilik metodu

Rəngsizləşmədən istilik plakası və ya alüminium qızdırıcısını istifadə edin

5

Kalıp xidmət həyatı

Təxminən 3 il

Maddə

layihə

Tələb olunan xüsusiyyətlər

1

Tank uzunluğu ölçmək

2.5m

2

Su tepsisi materialı

Paslanmayan polad

3

Uzunlamasına hərəkət motor gücü

0.75kw

4

Struktur növü

Su spreyi soyutma, su nasosu gücü 1.5 kVt

5

Stereotip

Su ilə soyudulmuş formalı qəlib

6

Drenaj qutusu, boru materialı

Paslanmayan polad

7

Ön və arxa hərəkət aralığı

800 mm

8

Sol və sağ tənzimləmə aralığı

50 mm

9

Yuxarı və aşağı hərəkət edən diapazon

80 mm

Maddə

layihə

Tələb olunan xüsusiyyətlər

1

Dartma üsulu

Diyircəkli

2

Effektiv dartma genişliyi

200

3

Dartma motoru

1.1kw

4

Daşınma diyirəsinin diametri

150 mm

5

Sürət nəzarəti

Tezlik nəzarəti

6

Kabartma cihazı

Müxtəlif naxışlı rulonları müxtəlif məhsul nümunələrini kabartma halına gətirir

7

Sıxma metodu

Pnevmatik + təlimat

Məhsulun adı: PVC EDGE BANDING İstehsalat xətti. Dolama maşını

Maddə

layihə

Tələb olunan xüsusiyyətlər

1

Yayma üsulu

Tork motoru, ikiqat mövqe disk növü

2

Uzunluğu geri qaytarmaq

200-500 metr

3

Dolama motoru

5n

4

Moel diametri

600 mm

5

Axıdılması metodu

Əlaltı

Qəlibləmək

1-ci şəkil

Stereotip platforması

1-ci şəkil

Traktor kabartması

1-ci şəkil

Dolam

1-ci şəkil

1

Diametrli lavabonun uzunluğu

2.4m

2

Su nömrəli material

paslanmayan polad

3

Uzununa mobil motor gücü

0,55 kVt

4

Struktur növü

Soyutma üçün su sprey edin, nasos gücü 0.75 kVt-dir

5

Yolunu yekunlaşdırın

Su ilə soyudulmuş qəlibləmə qəlibi

6

Anbar qutusu gövdəsi, boru kəməri

paslanmayan polad

7

Ön və arxa hərəkət aralığı

800 mm

8

Sol və sağa aralığı tənzimləyin

50 mm

9

Yuxarı və aşağı sıra

80 mm
